QKSC系列干式铁芯起动电抗器
　　起动电抗器,里面通过的是交流电流,串联在电动机器作为限制电动机起动时的电流,是短时间起动作用,起动后就不再使用。
起动电抗器结构：
　　本系列电抗器铁心用硅钢片迭积成三柱芯式结构，心柱为多级阶梯园截面，铁轭为倒D形截面，三个芯柱上均有若干个气隙，将铁心柱分割成若干个铁心饼，气隙板连同铁心饼利用上下轭件上的拉紧螺杆拉紧，电抗器线圈为园筒式，采用高强度电磁线绕制，经过环氧树脂真空浇注后烘焙结合成一体，还带有电抗值为额定电抗值85%的分接头。
起动电抗器用途：
　　交流异步电动机在额定电压下起动时，初始起动电流将是很大的，往往超过额定电流的许多倍，为了降低起动电流，减少对电网造成影响，通常用降低电压的方法来起动交流异步电动机，常用的降压方法是采用电抗器，交流电动机的起动过程时间很短，一般数秒钟至一分钟左右，起动后就降压起动用的电抗器切除。

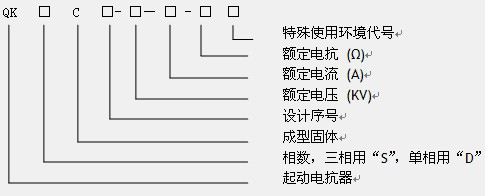

型号含义：

用户在订货时需提供的参数：

• 额定电压
• 额定电流
• 额定电抗
• 每次起动运行时间，连续起动运行次数
• 起动与冷却周期
• 使用条件（户内）
• 根据起动电抗器的应用所要求的其他性能数据应在合同中注明。
QKSC 干式铁芯起动电抗器系列：
6kV,10kV QKSC 型干式铁芯起动电抗器技术参数表：绝缘水平：LI60AC25kV LI75AC35

型号	额定 电压	型式 容量	额定 电抗	额定 电流	尺寸（见附图）						重量
					a	b	c	d	f	h
	(kV)	(kVar)	(Ω)	(A)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(kg)
QKSC-6-131-9.42	6	485	9.42	131	295	400	925	283	540	780	400
QKSC-6-155-7.93	6	571	7.93	155	295	400	925	283	540	800	415
QKSC-6-189-6.5	6	697	6.50	189	295	400	925	283	540	835	440
QKSC-6-223-6.48	6	967	6.48	223	310	400	970	294	540	895	590
QKSC-6-261-5.53	6	1131	5.53	261	310	400	970	294	540	940	625
QKSC-6-329-4.02	6	1305	4.02	329	325	400	1015	308	540	995	735
QKSC-6-466-3.18	6	2072	3.18	466	350	400	1090	319	540	1070	1020
QKSC-6-556-2.45	6	2272	2.45	556	350	400	1090	319	540	1165	1110
QKSC-6-726-1.78	6	2814	1.78	726	375	550	1165	332	740	1215	1325
QKSC-10-86-20.1	10	447	20.10	86	290	400	910	277	540	925	380
QKSC-10-96-18.0	10	499	18.00	96	290	400	910	277	540	925	380
QKSC-10-107-16.2	10	556	16.20	107	290	400	910	277	540	970	410
QKSC-10-119-14.6	10	618	14.60	119	295	400	925	283	540	990	490
QKSC-10-134-12.9	10	696	12.90	134	295	400	925	283	540	1030	510
QKSC-10-150-11.5	10	779	11.50	150	310	400	970	288	540	1020	545
QKSC-10-242-7.16	10	1257	7.16	242	325	400	1025	304	540	1125	755
QKSC-10-270-6.41	10	1403	6.41	270	325	400	1015	304	540	1170	790
QKSC-10-301-5.75	10	1564	5.75	301	335	400	1045	308	540	1095	780
QKSC-10-336-5.15	10	1746	5.15	336	350	400	1090	313	540	1005	845
QKSC-10-383-4.52	10	1990	4.52	383	350	400	1090	314	540	1105	930
